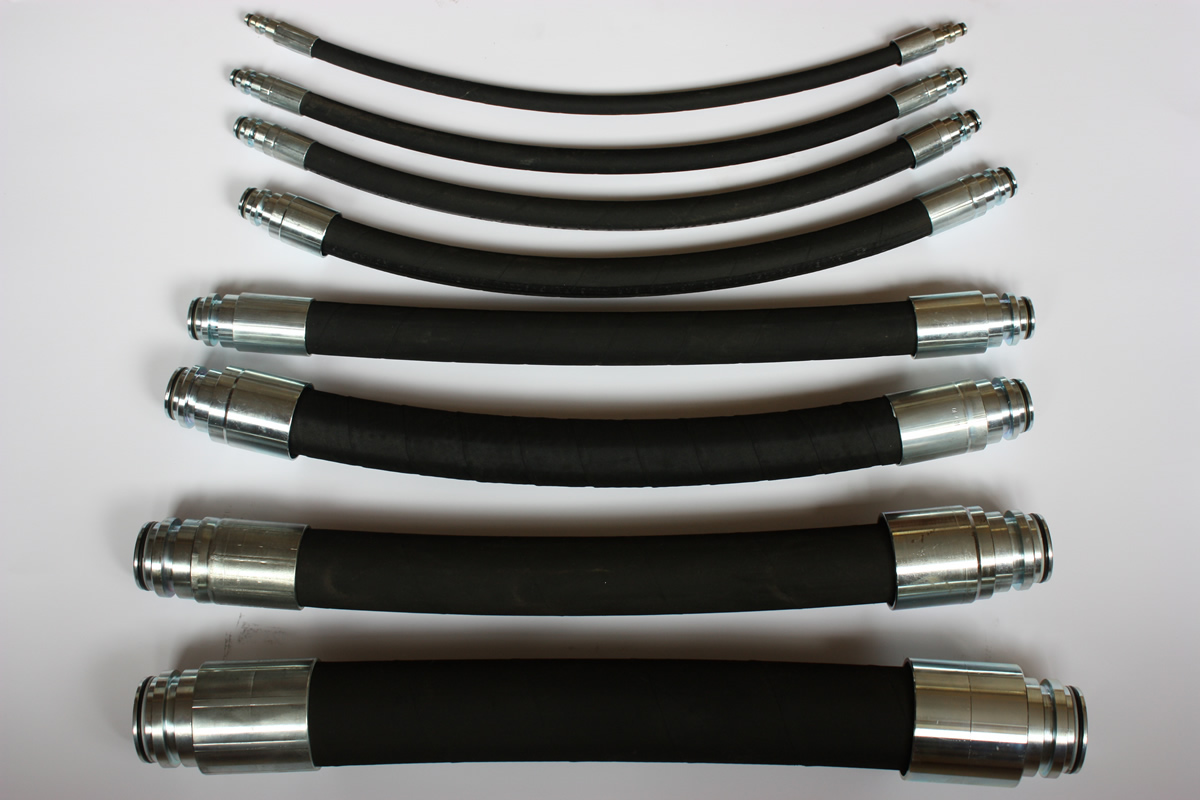

Przewody Wysokociśnieniowe
Przewody giętkie wysokociśnieniowe służą do budowania instalacji zasilających i spływowych maszyn górniczych, ze szczególnym uwzględnieniem układów hydraulicznych obudów zmechanizowanych. Znajdują one również zastosowanie w urządzeniach hutniczych, budowlanych i rolniczych.
Hydrauliczne przewody wysokociśnieniowe wykonane są ze wzmocnionego oplotem stalowym węża gumowego, odpornego na działanie: olejów, smarów, emulsji wodno-olejowych, wodnych roztworów glikolu, wody i ozonu. Węże przeznaczone do urządzeń hydraulicznych posiadają właściwości trudnopalne i antyelektrostatyczne. Do produkcji przewodów stosujemy węże jedno - i dwuoplotowe wg normy PN-EN 853 oraz cztero - i sześciooplotowe wg normy PN-EN 856, o średnicach nominalnych od DN5 do DN51.

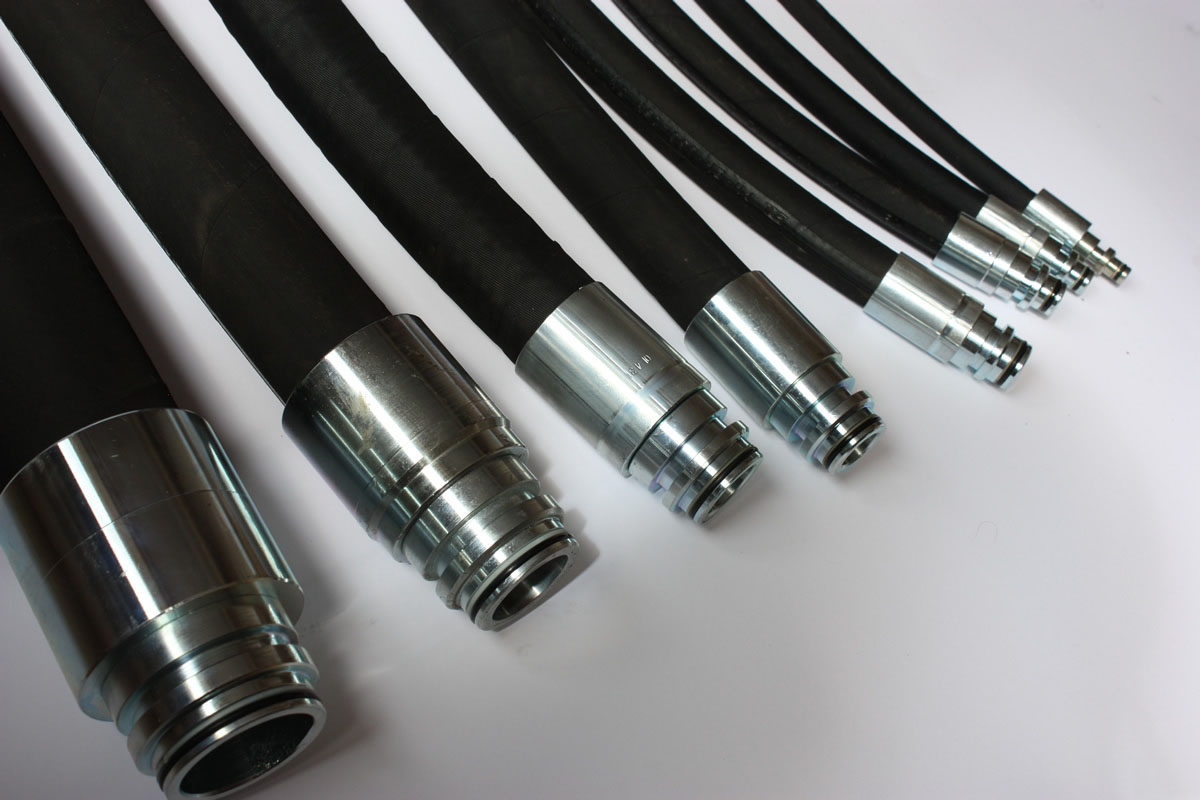

Przewody posiadają okucia STECKO, SUPER STECKO, SSKV i gwintowane składające się z końcówek i oprawek. Jakość produkowanych przez nas przewodów wysokociśnieniowych potwierdzona jest certyfikatami wydanymi przez akredytowaną jednostkę certyfikującą.
2SN PN-EN 853
| nom.śr. | śr. wew. | śr. zew. | grubość | max. ciś. | ||
|---|---|---|---|---|---|---|
| max | min | max | max | min | ||
| 5 | 4,6 | 5,4 | 14,1 | 0,8 | 1,5 | 415 |
| 6 | 6,2 | 7,0 | 15,7 | 0,8 | 1,5 | 400 |
| 8 | 7,7 | 8,5 | 17,3 | 0,8 | 1,5 | 350 |
| 10 | 9,3 | 10,1 | 19,7 | 0,8 | 1,5 | 330 |
| 12 | 12,3 | 13,5 | 23,0 | 0,8 | 1,5 | 275 |
| 16 | 15,5 | 16,7 | 26,2 | 0,8 | 1,5 | 250 |
| 19 | 18,6 | 19,8 | 30,1 | 0,8 | 1,5 | 215 |
| 25 | 25,0 | 26,4 | 38,9 | 1,0 | 2,0 | 165 |
| 31 | 31,4 | 33,0 | 49,5 | 1,0 | 2,0 | 125 |
| 38 | 37,7 | 39,3 | 55,9 | 1,3 | 2,5 | 90 |
| 51 | 50,4 | 52,0 | 68,6 | 1,3 | 2,5 | 80 |
2ST PN-EN 853
| nom. śr. | śr. wew. | śr. zew. | śr. zew. | max. ciś. | min. promień | |||
|---|---|---|---|---|---|---|---|---|
| min. | max. | min. | max. | min. | max. | |||
| 5 | 4,6 | 5,4 | 10,6 | 11,6 | 15,1 | 16,7 | 415 | 90 |
| 6 | 6,2 | 7,0 | 12,1 | 13,3 | 16,7 | 18,3 | 400 | 100 |
| 8 | 7,7 | 8,5 | 13,7 | 14,9 | 18,3 | 19,9 | 350 | 115 |
| 10 | 9,3 | 10,1 | 16,1 | 17,3 | 20,6 | 22,2 | 330 | 130 |
| 12 | 12,3 | 13,5 | 19 | 20,6 | 23,8 | 25,4 | 275 | 180 |
| 16 | 15,5 | 16,7 | 22,2 | 23,8 | 27,0 | 28,6 | 250 | 200 |
| 19 | 18,6 | 19,8 | 26,2 | 27,8 | 31,0 | 32,6 | 215 | 240 |
| 25 | 25,0 | 26,4 | 34,1 | 35,7 | 38,5 | 40,9 | 165 | 300 |
| 31 | 31,4 | 33,0 | 43,3 | 45,7 | 49,2 | 52,4 | 125 | 420 |
| 38 | 37,7 | 39,3 | 49,6 | 52,0 | 55,6 | 58,8 | 90 | 500 |
| 51 | 50,4 | 52,0 | 62,3 | 64,7 | 68,2 | 71,4 | 80 | 630 |
4SP PN-EN 856
| nom. śr. | śr. wew. | śr. na | śr. zew. | max. ciś. | min. promień | |||
|---|---|---|---|---|---|---|---|---|
| min. | max. | min. | max. | min. | max. | |||
| 12 | 12,3 | 13,5 | 19,4 | 21,0 | 23,8 | 25,4 | 415 | 230 |
| 16 | 15,5 | 16,7 | 23,0 | 24,6 | 27,4 | 29,0 | 350 | 250 |
| 19 | 18,6 | 19,8 | 27,4 | 29,0 | 31,4 | 33,0 | 350 | 300 |
| 25 | 25,0 | 26,4 | 34,5 | 36,1 | 38,5 | 40,9 | 280 | 340 |
| 31 | 31,4 | 33,0 | 45,0 | 47,0 | 49,2 | 52,4 | 210 | 460 |
| 38 | 37,7 | 39,3 | 51,4 | 53,4 | 55,6 | 58,87 | 185 | 560 |
| 51 | 50,4 | 52,0 | 64,3 | 66,3 | 68,2 | 71,4 | 165 | 660 |
4SH PN-EN 856
| nom. śr. | śr. wew. | śr. wzmocnieniu | śr. zew. | max. ciś. | min. promień | |||
|---|---|---|---|---|---|---|---|---|
| min. | max | min. | max. | min. | max. | |||
| 19 | 18,6 | 19,8 | 27,6 | 29,2 | 31,4 | 33,0 | 420 | 280 |
| 25 | 25,0 | 26,4 | 34,4 | 36,0 | 37,5 | 39,9 | 380 | 340 |
| 31 | 31,4 | 33,0 | 40,9 | 42,9 | 43,9 | 47,1 | 325 | 460 |
| 38 | 37,7 | 39,3 | 47,8 | 49,8 | 51,9 | 55,1 | 290 | 560 |
| 51 | 50,4 | 52,0 | 62,2 | 64,2 | 66,5 | 69,7 | 250 | 700 |
